TE A BRIDES MOBILE >150

CONFORME À LA NORME EN545/2010

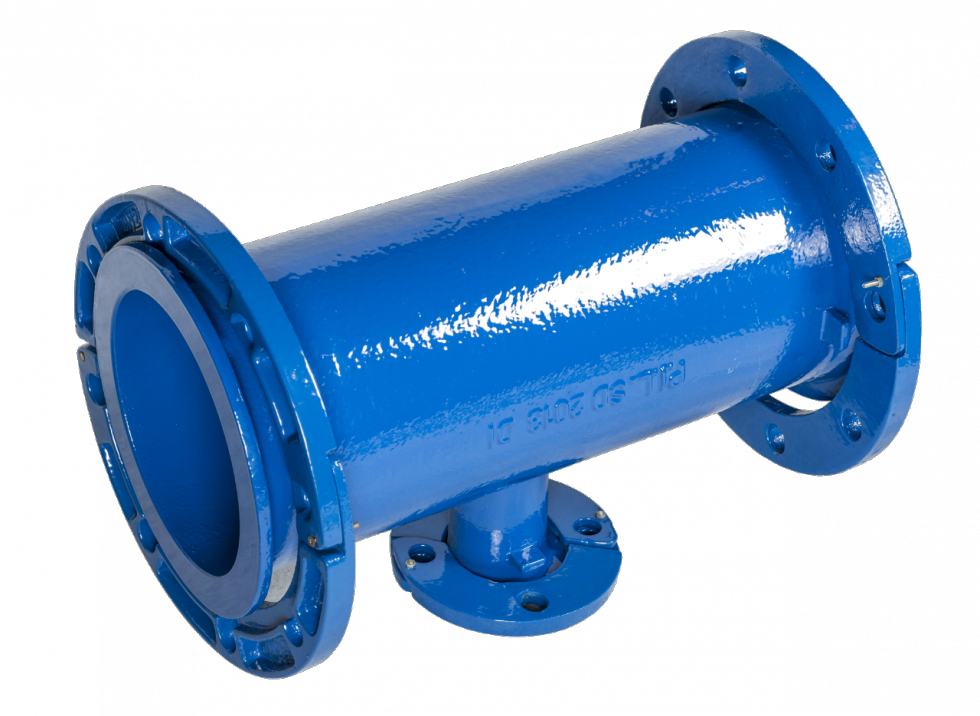

DESCRIPTION

té (DN>150) à brides mobiles en fonte à graphite sphéroîdale conforme
aux exigences de la norme EN545, prévu pour être utilisée dans les réseaux d'eau potable, d'eaux uséees urbaines
Les températures d'utilisation ne doivent pas excéder 65°C

REVETEMENT

Peinture epoxy alimentaire RAL5005
Epaisseur > 250 μm

BRIDES MOBILES

Les brides mobiles permettent une installation plus aisée
Le perçage est conforme à la norme EN1092_2 (PN10)
(PN16 sur demande)

MONTAGE

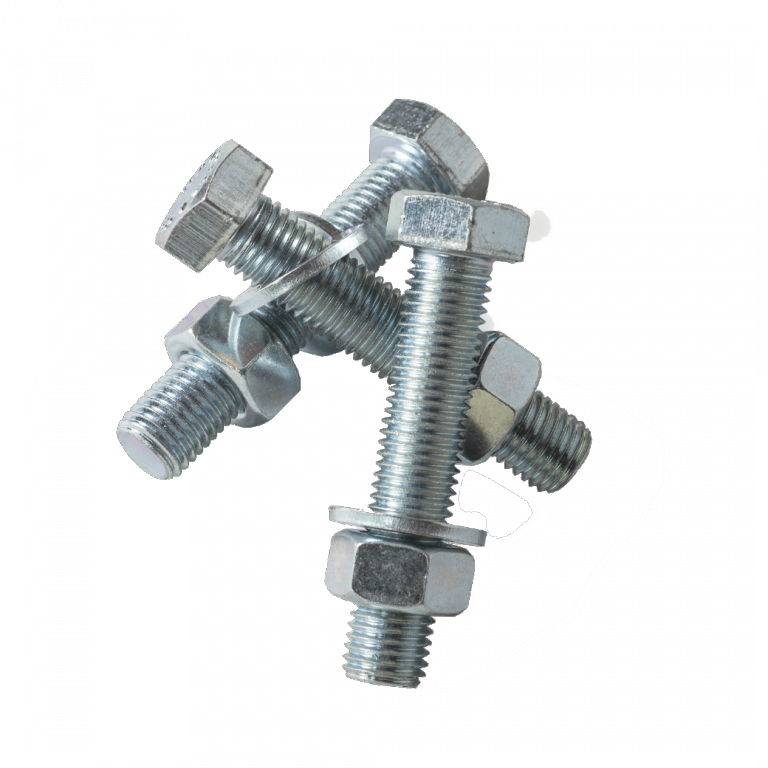

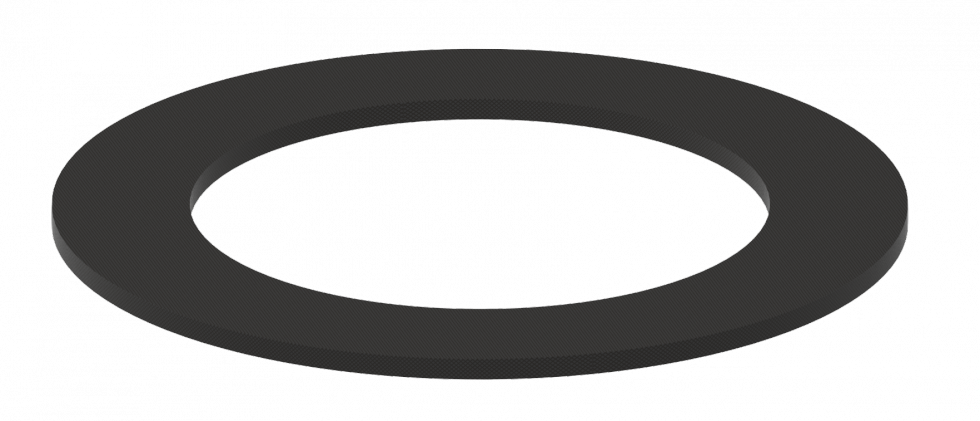

Les joints et boulons seront fournis sur demande
Pour la valeur du couple de serrage, se réferer à la notice de pose

Mise à jour: 21 janvier 2016

Télécharger la fiche technique

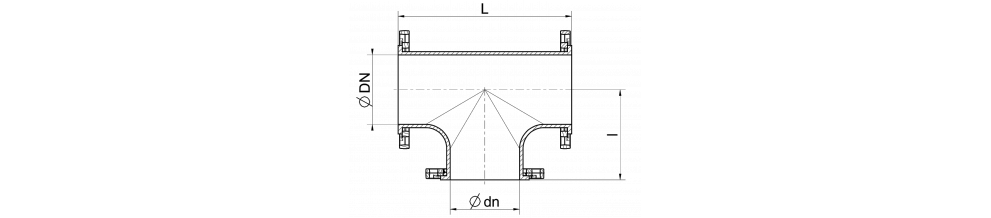

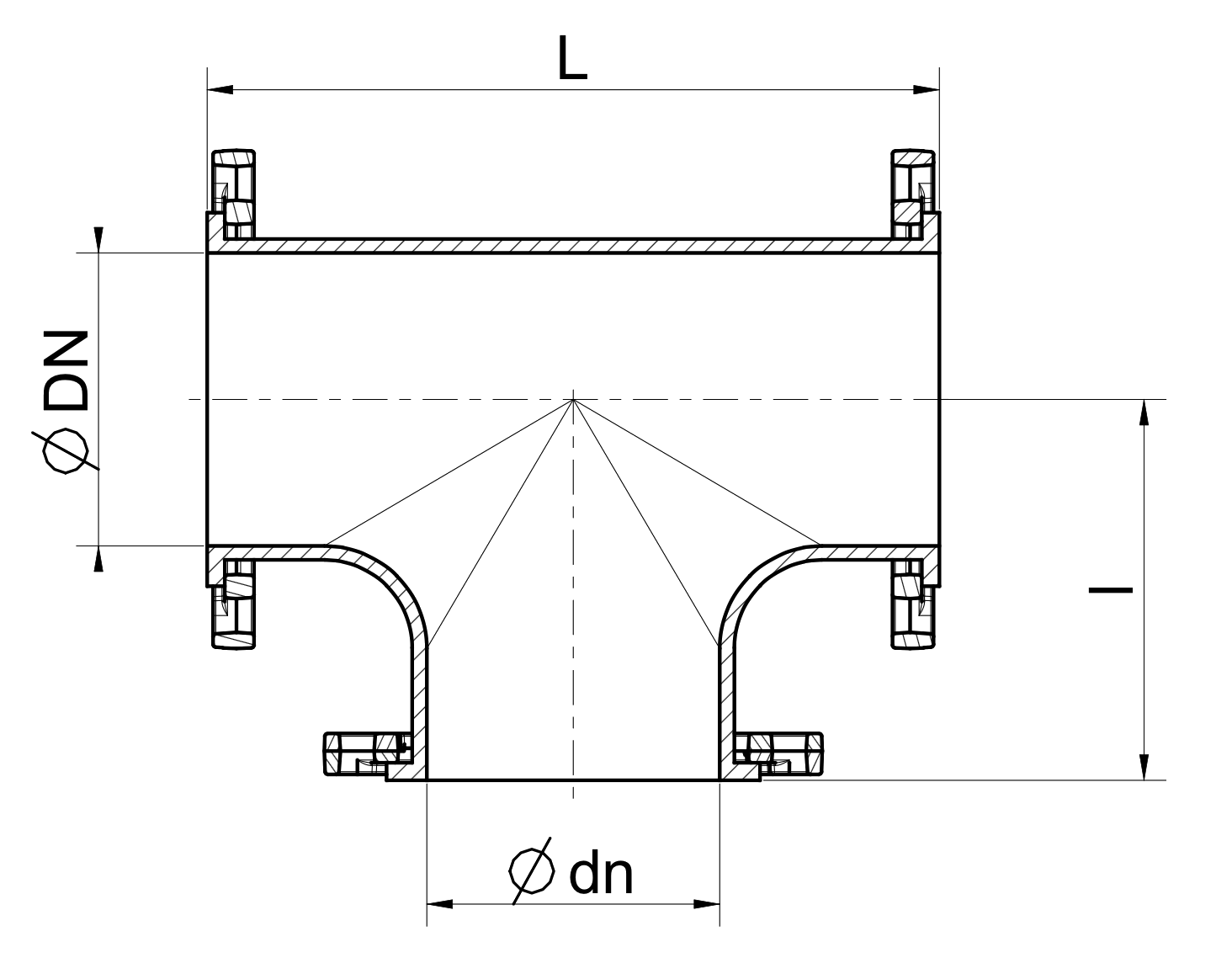

Reference	PN	corps (DN)	Tubulure (dn)	Longueur corps (L)	Longueur tubulure (l)	ép. corps	ép. tubulure	masse (brides incluses)
TFB20040	10	200 mm	40 mm	520 mm	215 mm	9,5 mm	8 mm	36,2 kg
TFB20060	10	200 mm	60 mm	520 mm	220 mm	9,5 mm	8 mm	41,3 kg
TFB20080	10	200 mm	80 mm	520 mm	235 mm	9,5 mm	8,4 mm	42,8 kg
TFB200100	10	200 mm	100 mm	520 mm	240 mm	9,5 mm	8,4 mm	44,1 kg
TFB200125	10	200 mm	125 mm	520 mm	240 mm	9,5 mm	8,9 mm	46,4 kg
TFB200150	10	200 mm	150 mm	520 mm	250 mm	9,5 mm	9,1 mm	46,2 kg
TFB200200	10	200 mm	200 mm	520 mm	260 mm	9,5 mm	9,5 mm	50,7 kg
TFB25060	10	250 mm	60 mm	385 mm	260 mm	12 mm	8 mm	46,7 kg
TFB25080	10	250 mm	80 mm	395 mm	265 mm	12 mm	8,4 mm	49,5 kg
TFB250100	10	250 mm	100 mm	460 mm	270 mm	12 mm	8,4 mm	59,6 kg
TFB250125	10	250 mm	125 mm	460 mm	275 mm	12 mm	8,9 mm	54,9 kg
TFB250150	10	250 mm	150 mm	460 mm	280 mm	12 mm	9,1 mm	60,7 kg
TFB250200	10	250 mm	200 mm	540 mm	290 mm	12 mm	9,5 mm	64,7 kg
TFB250250	10	250 mm	250 mm	600 mm	300 mm	12 mm	12 mm	75 kg
TFB300100	10	300 mm	100 mm	450 mm	300 mm	13 mm	8,4 mm	73,8 kg
TFB300150	10	300 mm	150 mm	450 mm	300 mm	13 mm	83,3 mm	78,7 kg
TFB300200	10	300 mm	200 mm	550 mm	320 mm	13 mm	9,5 mm	90,4 kg
TFB300250	10	300 mm	250 mm	660 mm	330 mm	13 mm	12 mm	101,4 kg
TFB300300	10	300 mm	300 mm	660 mm	340 mm	13 mm	13 mm	115,7 kg
